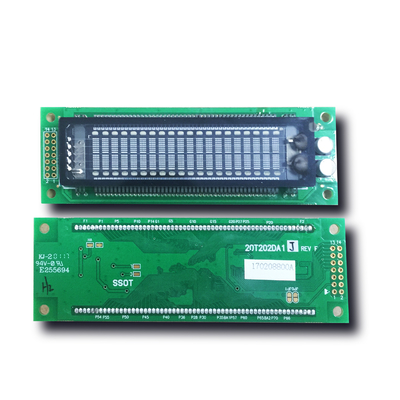

Leuchtstoffanzeige FSTN positiver DOT Matrix VFD des Vakuum4x20 für Automobil

Leuchtstoffanzeige FSTN positiver DOT Matrix VFD des Vakuum4x20 für Automobil
Leuchtstoffanzeige FSTN positiver DOT Matrix VFD des Vakuum4x20 für Automobil

Großes Bild :  Leuchtstoffanzeige FSTN positiver DOT Matrix VFD des Vakuum4x20 für Automobil

Produktdetails:
Herkunftsort: CHINA
Markenname: ROYAL DISPLAY
Zertifizierung: SGS ROHS
Modellnummer: RY20S401DA1
Zahlung und Versand AGB:
Min Bestellmenge: 500pcs
Preis: Negotiable
Verpackung Informationen: 220pcs/CTN 11Kg L45*W36*H32CM, Kartone, Capboard, EPE, Blasen-Behälter.
Lieferzeit: 25~28 Werktage
Zahlungsbedingungen: L/C, T/T, L/C, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit: 10k/Month
Ausführliche Produkt-Beschreibung
Produkt-Name: Modul 4X20 DOT Matrix VFD LCD Modell NEIN.: RY20S401DA1
Anzeigeformat: 2x40dots Lcd-Art: FSTN-Positiv
Betrachtungswinkel: 6 Uhr Prüfer: ST7065
LED-Hintergrundbeleuchtung: Weißes Y/G Funktionierende Temperatur: -20º C~70º C
Markieren:

Leuchtstoffanzeige des Vakuum4x20

,

Leuchtstoffanzeige FSTN positives Vakuum

,

Modul VFD DOT Matrix LCD

Anzeigen-DOT Matrixs VFD LCD des Vakuum4x20 Leuchtstoff Modul für automative


ANZEIGEN-SPEZIFIKATION



1. BEREICH
Diese Spezifikation trifft auf VFD-Modul zu (Modell No: 20S401DA1) hergestellt durch SSVD (acuum Shanghais Samsung V
Geräte)

2. EIGENSCHAFTEN
* Ähnlichkeit und serielle Schnittstelle: Baud: 300 | 19.200 bps, Parität auswählbar (nicht sogar sonderbar)

* staubsaugen Sie Leuchtstoffanzeige: Selbstleuchtend, hohe Qualität und lesbare Anzeige
* zwei Arten CG ROM Font: ASCII + Japaner und ASCII + europäisch
* einzelne Stromversorgung +5VDC: Errichtet in DC-/DCkonverter
* Niveau der Helligkeits-4: 25%, 50%, 75% und 100%
* Charakter-Format: 5*7 Dot Matrix

Einzelteil Beschreibung
Produkt-Name Modul 4X20dots VFD LCD
Modell nein. RY20S401DA1
Dot Format 4x20
Entwurf (Millimeter) 150.0* 64,0 * 28,6
Glasgröße (Millimeter) 118,2 *48.3
Bildschirmbereich (Millimeter) 89. 52 * 33,07
Charakter-Format 5 * 7 Dot Matrix
Zahl von Stellen 80 (4 Linien * 20 Charaktere)
Hintergrundbeleuchtung LED-Hintergrundbeleuchtung
Stromversorgung 5V


WAS VFD-MODUL IST

Ein VFD-Modul enthält einen Kontrolleur, einen Anodenfahrer, einen Gitterfahrer und einen Stromversorgungsstromkreis, um Bewertung einfach zu machen.

Führen Sie eine Vielzahl von Anzeigenkontrollfunktionen unter Verwendung eines einfachen Befehls durch. Mehrfache Schnittstellenwahlen sind verfügbar.
Um Kundenspezifikationen unterzubringen, können wir Sonderauftrag für Schnittstelle und Software tun.

Leuchtstoffanzeige FSTN positiver DOT Matrix VFD des Vakuum4x20 für Automobil 0



Einleitung

Dieser Bezugsentwurf zeigt eine Lösung für das Erreichen der Antriebsspannung, die für eine erfordert wird Stromversorgung der Vakuumleuchtstoff Anzeige (VFD) in den Automobilanwendungen. Der Entwurf umfasst das komplette Diagramm und stellt die Stückliste (BOM), Last/Linie vorgeschriebene Maße und Testergebnisse dar.

VFD-Grundlagen

Eine Vakuumleuchtstoffanzeige (VFD) ist- eine Art Anzeige allgemein benutzt auf Unterhaltungselektronikausrüstung wie Videokassettenrekordern, Autoradios und Mikrowellenherden. Anders als Flüssigkristallanzeigen (LCDs), strahlt ein VFD ein sehr helles Licht mit klarem Kontrast aus und kann Anzeigenelemente von verschiedenen Farben leicht stützen. Die Technologie hängt mit der Kathodenstrahlröhre und dem nixie Rohr zusammen. Anders als LCDs jedoch fahren das meiste VFDs fort, Temperaturen normalerweise zu arbeiten in den unter null und machen sie ideal für Geräte im Freien in den kalten Klimata.

Das VFD wird aus drei grundlegenden Elektroden-dkathodenfäden, Anoden (Phosphor) und Gitter-unter einer Hochvakuumzustand in einem Glasgehäuse verfasst. Die Kathode besteht aus den feinen Wolframdrähten, beschichtet durch Erdalkalimetalloxide, die Elektronen ausstrahlen. Die Gitter sind eine dünne Metallmasche, die die Elektronen steuert und zerstreut, die von der Kathode ausgestrahlt werden. Die Anoden sind leitfähige Elektroden, auf denen das Phosphor gedruckt wird, um Charaktere, Ikonen oder Symbole anzuzeigen. Die Elektronen, die von der Kathode ausgestrahlt werden, werden mit dem positiven Potenzial beschleunigt, das auf Gitter und Anode zugetroffen wird; nach Zusammenstoß mit der Anode regen die Elektronen das Phosphor auf, um Licht auszustrahlen. Die gewünschten belichteten Muster können erzielt werden, indem man die positiven oder Minuspotenziale auf jedem Gitter und Anode steuert. Die Anode und das Gitter erfordern eine DC-regulierte Spannung, das Flackern der Anzeige zu vermeiden. Für das Fahren von großem VFDs, erfordert die Kathode Wechselstrom-Antrieb, Helligkeitsschräge d.h. den Unterschied bezüglich der Helligkeit an einer Seite der Anzeige zur anderen zu verhindern. Ein Frequenzbereich 20kHz zu 200kHz wird empfohlen, um hörbare Geräusche und Aufflackern zu vermeiden.

Leuchtstoffanzeige FSTN positiver DOT Matrix VFD des Vakuum4x20 für Automobil 1
