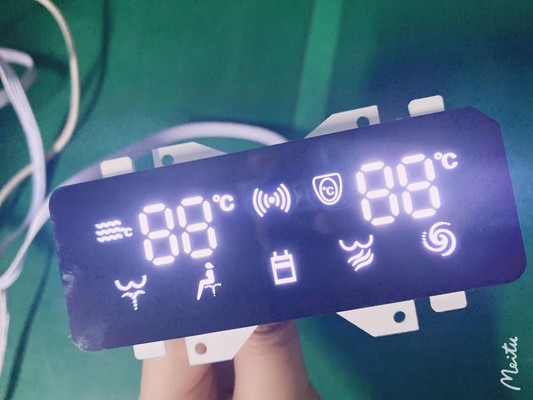

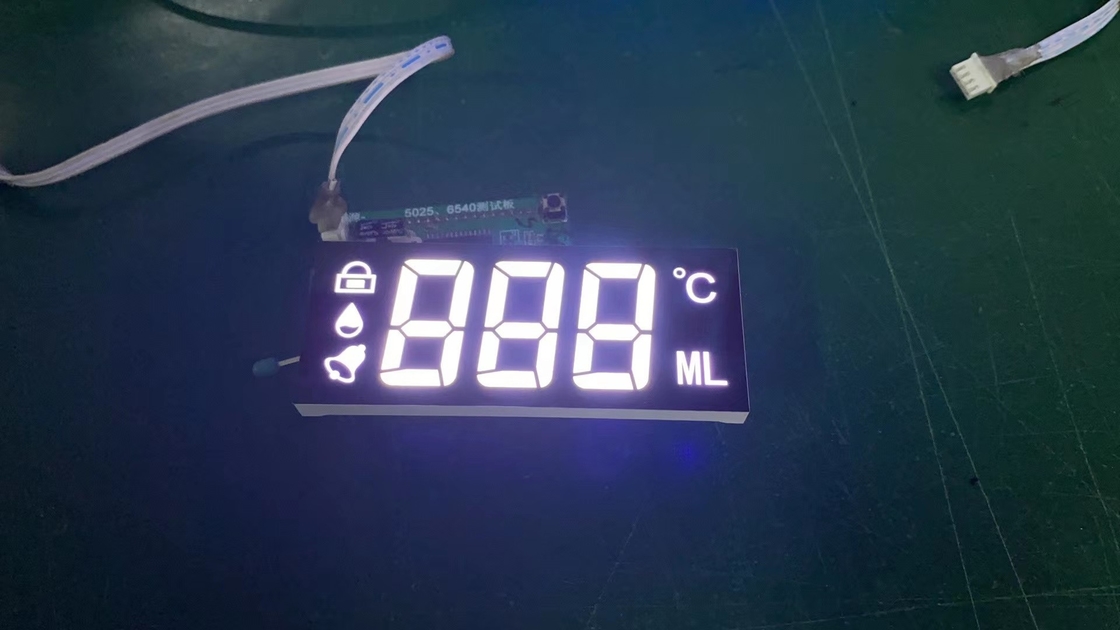

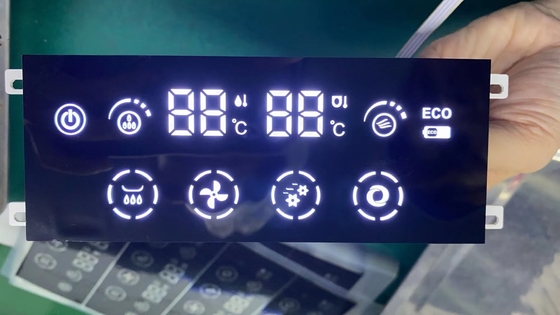

Zusammengestellte ultra dünne weiße 7-Segment-LED-Display-Gemeinsame Kathode für Temperatur-/Timeranzeiger
Es gibtzwei verschiedene ArtenBei der Anode sind alle Anoden auf dem Display an einen gemeinsamen Stift, typischerweise an die Stromquelle, gebunden.und die LEDs werden über die Kathoden gesteuert, wenn der Boden an ist und der Strom ausgeschaltet ist..
Parameter | Symbol | Die Situation | Min. | Typ | Maximal | Einheit |
Vorwärtsspannung | Vf | Wenn=20mA | 2.8 | 3.3 | V | |
Umkehrspannung | - Ich weiß. | Ir=10 uA | 30 | V | ||
Leuchtende Stärke | Vierte | Wenn=20mA | 30 | MCD | ||
Spektrum mit einem halben Wert | △λ | Wenn=20mA | 30 | m | ||
Wellenlänge | Dλ | Wenn=20mA | 473 |
Parameter | Symbol | Ratings | Einheit |
Vorwärtsstrom ((pro Würfel) | Ipm | 20 | mA |
Umgekehrte Spannung ((pro Würfel) | - Ich weiß. | 5 | V |
Machtverlust (pro Würfel) | Pm | 80 | mW |
Betriebstemperaturbereich | Topr | -40 ~ +120 | oC |
Speichertemperaturbereich | Tstg | -40 ~ +120 | oC |
Lötemperatur ((3 s) | Die | 260 | oC |
Vorteil einer 7-segmentierten LED-Anzeige
Einstellige Sieben-Segment-Displays werden in vielen Embedded-Systemen und industriellen Anwendungen verwendet, bei denen die Anzahl der zu zeigenden Ausgänge vorher bekannt ist.Grundlegende 1-stellige Sieben-Segment-Anzeige kann Zahlen von 0-9 und ein paar Zeichen zeigen. 7-Segment-Displays sind unterschiedlicher Art; sie unterscheiden sich vor allem in der Anzahl der Ziffern/Zeichen, die angezeigt werden können.die nur 1 Ziffer oder 1 Zeichen anzeigen kannMehr Ziffern werden durch Multiplexieren von Single Unit 7-Segment-Displays zusammengefügt, um eine 2-stellige Anzeige, eine 3-stellige Anzeige oder eine 4-stellige 7-stellige Anzeige zu bilden.Es ist einfach, Arduino und 7-Segment-Display miteinander zu verbinden.Fangen wir mit dem Tutorial an.
Eine 7-Segment-Anzeige hat viele Einschränkungen, insbesondere in Bezug auf die Anzahl der Zeichen, die angezeigt werden können.Es gibt Displays auf dem Markt, die viel fortschrittlicher sind als sieben Segment Displays und können fast jedes Zeichen im Alphabet anzeigen. Zum Beispiel:- ein 16×2 LCD 7 Segment-Displays sind die günstigste Option, wenn es um auf dem Markt erhältliche Display-Geräte gehtEine 7-Segment-Anzeige mit einer einzigen Ziffer ist zu einem Zehntel der Kosten eines 16×2-LCD-Moduls erhältlich.
Jede der LEDs im Display hat ein Positionssegment mit einem seiner Verbindungspins, die aus der rechteckigen Kunststoffverpackung herausgeführt werden.Diese LED-Pins sind von a g gekennzeichnet, die jede einzelne LED darstellenDie anderen LED-Pins sind miteinander verbunden und bilden einen gemeinsamen Pin. Also, indem Sie die entsprechenden Pins der LED-Segmente in einer bestimmten Reihenfolge nach vorne neigen, werden einige Segmente hell und andere bleiben schwach,so wird das entsprechende Zeichen auf dem Display angezeigt.
Es gibt zwei Arten von Pinverbindungen: einen Pin mit angeschlossenen Kathoden und einen Pin mit angeschlossenen Anoden.mit Angabe der gemeinsamen Kathode (CC) und der gemeinsamen Anode (CA)Wie der Name schon sagt, hat ein CC-Display alle Kathoden der 7 LEDs angeschlossen, während ein CA-Display alle Anoden der 7 Segmente angeschlossen hat.
