Produktname: | Grafisches Anzeigen-Modul LCD 128X64dots LCD | Modell Nr.: | LCM12864L |
---|---|---|---|
Anzeigeformat: | 128x64dots | Blickwinkel: | 6 Uhr |
LED-Hintergrundbeleuchtung: | Seitenweiß | Prüfer IC: | KS0107 |
LCD-Typ: | FSTN-negativ | Entwurf L x W x H: | 78.0mm x 70.0mm x 14.3mm |
Sendegebiet L x W: | 62.0mm x 44.0mm | Beschriftungsbereich L x W: | 56.28mm x 38.36mm |
Betriebstemperatur.: | -20º C~70º C | Lagertemperatur.: | -30º C~80º C |
Markieren: | 6 Uhr 12864 lcd-Schirm,Schirm FSTN STN 12864 lcd,Negatives grafisches lcd Modul FSTN |

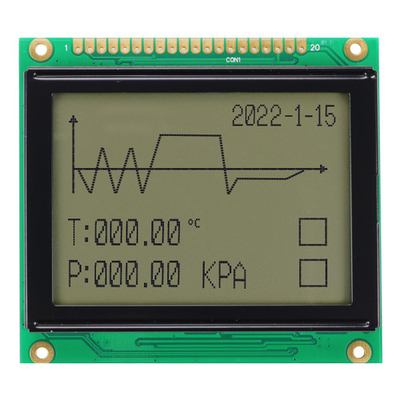

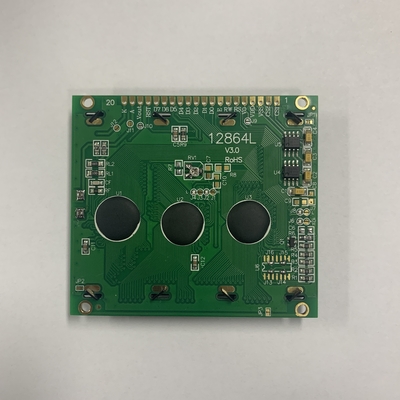

128x64 monochromer 20-poliger 3,3-V-FSTN/STN-Bildschirm 12864-Grafik-LCD-Modul
Schnelles Detail des 128*64 Grafik-LCD-Moduls
Produktname: 128x64 Grafik-LCD-Modul
Artikel | Beschreibung |
Produktname | 128x64 LCD-Modul |
Modell Nr. | LCM12864L |
Punktformat | 128X64 |
Umriss (mm) | 78,0 L × 70,0 B × 12,5 (max.) H |
Sichtbereich (mm) | 62,0 x 44,0 |
Anzeigemodus | FSTN |
Pflicht | 1/64, 1/9 Vorspannung |
Treiber-IC | KS0107 |
Blickrichtung | 6:00 |
Betriebstemperatur | -20 ºC ~ 70 ºC |
Lagertemperatur | -30 °C~80 °C |
Konturzeichnung eines 128*64-Punktmatrix-LCD-Moduls
Zuverlässigkeitsprüfung | Kunden können davon ausgehen, dass alle Produktionsteile die Betriebsanforderungen in Bezug auf Temperatur, Feuchtigkeit und Vibration erfüllen oder übertreffen. |
Glas Sauberkeit | Kunden können davon ausgehen, dass Glas durch Liner geschützt und unter Beachtung der Sauberkeitsstandards präsentiert wird.Das bedeutet, dass Glas frei von Verunreinigungen, Fingerabdrücken und anderen Fremdstoffen ist. |
Lünette Aussehen | Blenden werden einheitlich lackiert, frei von Fremdmaterialien und störenden Schönheitsfehlern.Unsere Standards sorgen für eine saubere, kratzerfreie Oberfläche. |
PCB-Erscheinungsbild | Leiterplatten werden im Hinblick auf langfristige Zuverlässigkeit geliefert.Oberflächen sind frei von Blasen, Fremdverunreinigungen und erfüllen alle UL-Brandschutzanforderungen.PCB-Materialien werden immer innerhalb der Industrienormen geliefert.Leiterplattenkanten werden sauber und gratfrei geschnitten. |
Löten | Das Löten aller bedrahteten und SMT-Komponenten sorgt konsequent für mechanische Sicherheit und elektrische Konnektivität. |
Konsistenz | Unsere Herstellungs- und Inspektionsprozesse gewährleisten die Produktkonsistenz von Charge zu Charge.So werden die über die Jahre abgewickelten Aufträge stets Ihren Erwartungen entsprechen.Wir tun dies durch genaue Herstellungsspezifikationen, mit Liebe zum Detail in unseren Prozessen und durch Vergleich mit den goldenen Einheiten. |
Produktintegrität | Qualität in der Produktherstellung gewährleistet Integrität in der Konstruktion.Kunden können eine dichte Montage erwarten, ohne sich Gedanken über lose Teile oder fehlendes Material machen zu müssen.Unsere Produkte erfüllen alle Umwelterwartungen, einschließlich Temperatur-, Feuchtigkeits- und Vibrationsbedingungen. |
Glasfarbe | Während normale Abweichungen der Glasfarbe auftreten können (aufgrund von Herstellungstoleranzen), behält Royal Display die Farbkonformität gemäß intern genehmigten Farbtabellen bei.Diese Diagramme werden gepflegt, um sicherzustellen, dass geringfügige Glasabweichungen identifiziert und bei Bedarf korrigiert werden. |
ESD-Schutz & Sicherheit | Alle Geräte sind unter Berücksichtigung des ESD-Schutzes konstruiert und gehandhabt.Dazu gehören ESD-SICHERE Verpackungen in antistatischen Beuteln, Hüllen und Schalen.Kunden werden daran erinnert, immer die ESD-Sicherheit zu befolgen, um die Geräte bestmöglich zu schützen. |
Q1.Wie kann ich die Muster erhalten?
A: Wenn Sie Proben benötigen, können wir gemäß Ihrer Anfrage machen.
Sie sollten die Mustergebühr und Fracht bezahlen.Die Mustervorlaufzeit liegt immer innerhalb von 2-5 Tagen.
Q2.Wie bestelle ich LCD?
A: Bitte senden Sie uns Ihre Bestellung per E-Mail oder bitten Sie uns, Ihnen eine Rechnung zuzusenden.Wir benötigen die folgenden Informationen für Ihre Bestellung.
1)Produktinformationen-Menge, Teilenummer
2) Lieferzeit erforderlich.
3) Versandinformationen-Firmenname, Straße, Telefon- und Faxnummer, Zielseehafen.
4) Kontaktdaten des Spediteurs, falls Sie welche in China haben.
Q3.Wie lange kann ich damit rechnen, die Probe zu erhalten?
A: Die Proben sind in 5 bis 7 Tagen versandbereit. Die Proben werden per Express verschickt und kommen in 5 bis 7 Tagen an.
Q4.Wann bekomme ich das Datenblatt?
A: Wenn wir Ihre Anfrage erhalten, teilen Sie uns zuerst die gewünschte Teilenummer mit, dann können wir Ihnen das Datenblatt sofort zusenden
