| Punktformat: | 122X32 | Technische Bedingungen für LCM: | ROHS |
|---|---|---|---|
| IC: | St7567 ((Cog) | Anzeigemodus: | Stn/Y-G, Übertragbar, Positiv, 1/33Tätigkeit, 1/6Bilanz |
| Ansicht-Richtung: | 12 Uhr | Schnittstellenmodus: | 8 Bit 8080 |
| Entwurfs-Größe: | 79.0(L) X46.0 ((W) X11.2 ((T) (mm) | Ansicht-Bereich: | 54.8X19.1 ((mm) |

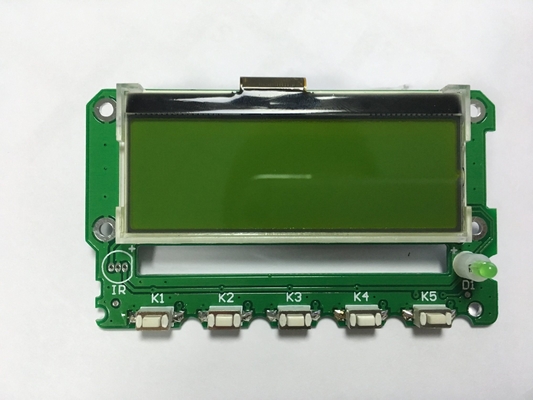

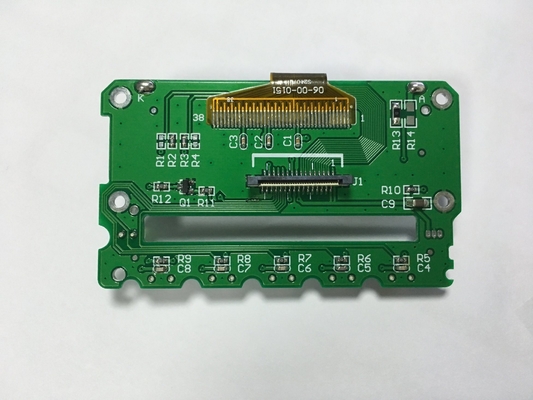

FSTN COG Modul 122X32 Punkte Grafik-LCD-Display mit FPC-Anschluss
Beschreibung des LCD-Displays mit 122x32 Punkten
Ein LCD (Liquid Crystal Display) ist eine Art von Display, das grafische Inhalte und benutzerdefinierte Muster anzeigen kann.Ein grafischer LCD ermöglicht die Steuerung einzelner PixelFSTN ist ein Anzeigemodus, der für Filmkompensation Super Twisted Nematic steht.Es ist eine Art LCD (Liquid Crystal Display) -Technologie, die im Vergleich zu Standard-TN (Twisted Nematic) -Displays einen verbesserten Kontrast und Blickwinkel bietetFSTN-Displays sind bekannt für ihre hochwertige Graustufenwiedergabe und bessere Lesbarkeit bei unterschiedlichen Lichtverhältnissen.Ein Display mit 122x32 Pixeln im FSTN-Modus (Film Compensated Super Twisted Nematic) bezieht sich auf eine bestimmte Art von grafischen Display, das 122 Spalten und 32 Reihen von Pixeln anzeigen kannHier sind einige Daten über unsere 122x32 Punkte Grafikprodukte.
Allgemeine Spezifikationen für ein LCD-Display mit 122x32 Punkten
| Artikel | Spezifikation |
| Produktbezeichnung | 122x32 Punkte Grafik-LCD Modul |
| Modell Nr. | RYP12232A-GYMSWN-A |
| Punktformat | 122x32 |
| Umriss Größe ((mm) | 79.0(L) ×46.0(W) ×11.2 ((T) |
| Sichtbereich ((mm) | 54.8 mal 19.1 |
| Anzeigebereich | 48.78 mal 14.38 |
| Blickwinkel | Um 12 Uhr |
| Punktgröße ((mm) | 0.38 mal 0.43 |
| Punkt-Spitze (mm) | 0.40 mal 0.45 |
| Treiber-IC | Die in Absatz 1 genannten Bedingungen gelten nicht.(Kopf) |
| LCD-Typ | STN/Y-G, Übertragbar, positiv, 1/33Duty, 1/6Bias |
| Hintergrundbeleuchtung ((Typ) | Weiß, 3,1 V,60 mA Einheitlichkeit>=75% |
| Schnittstellenmodus | 8 BIT 8080 |
| VDD und VLCD (Typ) | 3.3 V und 8.3 V |
| Technologische Bedingungen für LCM | RoHS |
| Betriebstemperatur | -30 °C bis 70 °C |
| Lagertemperatur | -40 °C bis 85 °C |
Die Abmessungen des 122x32 Punkte grafischen LCD-Displays
Merkmale der12x32 Punkte LCD-Display
Ein LCD-Modul mit 122x32 Punkten bietet verschiedene Vorteile für Anwendungen, die benutzerdefinierte Grafiken und Benutzeroberflächelemente erfordern.
1Unterstützung der Anzeigekapazität: 122x32 Pixel Punkte mit FSTN-Modus.
2. On-Chip Display Daten RAM, Kapazität: 122 × 32 = 3904 Bits.
3. Serielle Schnittstellen werden unterstützt.
4- Überflüssige Befehlfunktionen Daten anzeigen.
5Statischer Antriebsstromkreis, der für Indikatoren ausgestattet ist.
6. Leichtstrom-Liquid-Crystal-Display-Stromversorgungskreis, der intern ausgestattet ist.
7- Hochgenaue Spannungsregelung.
8. CR-Oszillatorkreislauf, der intern ausgestattet ist.
9Extrem geringer Stromverbrauch.
Anwendungen12x32 Punkte LCD-Display
Es handelt sich um einen 122x32-Punkt-Matrix-LCD-Bildschirm mit hoher Bildqualität, breitem Blickwinkel.
Dieses Modul wird in verschiedenen Instrumenten, intelligenten Geräten, Kommunikationsgeräten, medizinischer Ausrüstung, industrieller Steuerungsgeräten, Luft- und Raumfahrt, Sicherheit, Möbelgeräten usw. weit verbreitet.Und die Vielseitigkeit und grafische Fähigkeiten dieses Moduls machen es für eine breite Palette von Anwendungen geeignet, wo benutzerdefinierte Grafiken und Benutzeroberflächen benötigt werden.
