Produktdetails:
Zahlung und Versand AGB:
|
| Anzeigetypen: | 8 (Zeichen) X 2 (Zeile) | LCD-Typ: | FSTN, positiv, übertragbar |
|---|---|---|---|
| IC: | Die in Absatz 1 genannten Angaben sind zu beachten. | Fahren von Methode: | 1/16 Aufgabe, 1/5 Neigung |
| Sichtrichtung: | Um 6 Uhr. | Fahren von Spannung: | LCD = 4,7V, LCM = 5,0V |
| Betrieb Temp. ((°C): | -20 bis +70 | Speichertemperatur. ((°C): | -30 bis +80 |

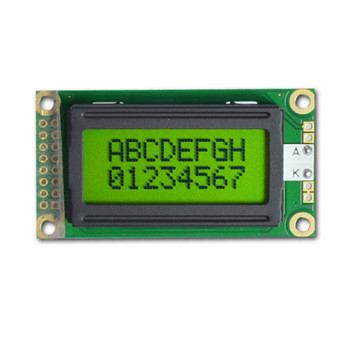

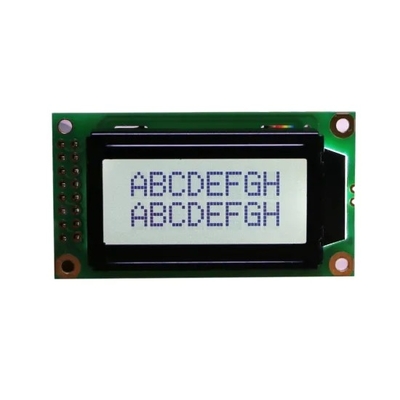

| Markieren: | 0802 Zeichen-LCD-Display-Modul,STN-Karakter-LCD-Modul |
||
Charakter-LCD ist eine Flüssigkristall-Display-Technologie, die in elektronischen Geräten verwendet wird, die Text und einfache Symbole anzeigen, die normalerweise in einer festen Zeichengröße und Anordnung dargestellt werden.Ein 8x2-Zeichen-LCD bezieht sich auf ein Liquid Crystal Display (LCD) -Modul, das 8 Zeichen in jeder seiner 2 Zeilen anzeigen kannEs ist allgemein als 8x8 Zeichen-LCD oder 8x2 alphanumerische LCD bekannt. LCD-Displays nutzen Flüssigkristallzellen und elektrische Ströme, um die Sichtbarkeit von Zeichen auf dem Bildschirm zu steuern.Hier ist das Datenblatt unseres 16x4 Zeichen LCD-Modul.
Die Tabelle enthält spezifische Anweisungen.
| Anzeigenformat | 8 Buchstaben × 2 Zeilen |
| Anzeigemodus | STN,positiv ((Y-G),transflektiv |
| Fahrmethode | Die Bibel, 1/15 |
| Sichtfläche ((mm) | 38 ((L) X16 ((W) |
| Ausmaß der Umrisse ((mm)) | Die in Absatz 1 Buchstabe b genannten Angaben sind zu berücksichtigen, sofern sie nicht in Anhang I der Verordnung (EG) Nr. 1372/2008 enthalten sind. |
| Größe der Punkte ((mm) | 0.56 ((W) X0.66 ((H) |
| Punktengröße (mm) | 0.6 ((W) X0.7 ((H) |
| Zeichengröße | 2.96 ((W) X5.56 ((H) |
| IC | SPLC780D |
| Ansicht der Richtung | 6 Uhr |
| Schnittstellenmodus | 8bit MPU-Schnittstelle |
| Hintergrundbeleuchtung | Seite Y-G |
| Antriebsleistung | VDD=5,5V |
| OperationTemp. (oC) | -20 bis +70 |
| Aufbewahrungszeit | -30 bis +80 |
Die Zeichnung des 0802 Zeichen LCD-Moduls
1. Bildstabilität: Charakter-LCDs haben in der Regel eine lange Lebensdauer und sind weniger anfällig für Probleme wie Pixelverbrennung oder Bildfade.Dies macht es sehr zuverlässig in Anwendungen, die einen langfristigen kontinuierlichen Einsatz erfordern.
2. Niedriger Stromverbrauch: Da die Flüssigkristallmoleküle nur dann angeordnet werden, wenn sie benötigt werden, ist es sehr sparsam in Geräten, die auf Batterieversorgung angewiesen sind oder einen langfristigen Gebrauch erfordern.
3. Hohe Sichtbarkeit: Der Zeichen-LCD bietet eine hervorragende Sichtbarkeit, so dass Zeichen und Bilder auch bei starkem Sonnenlicht oder in schwach beleuchteten Umgebungen deutlich angezeigt werden können.Sehr komfortabel, sowohl im Freien als auch im Innenraum.
4. Informationsanzeige: Charakter LCD wird hauptsächlich zur Anzeige von Text und Zahlen verwendet, geeignet für Anwendungen, bei denen Nachrichten, Daten und Parameter angezeigt werden müssen.Sie ordnen in der Regel Zeichen in Form von Zeilen und Spalten an.
5. Einfache Steuerung: Die Steuerung von Zeichen-LCD ist relativ einfach und kann mit Mikrocontrollern oder dedizierten LCD-Controllern gesteuert werden.Dies erleichtert die Integration in eingebettete Systeme und elektronische Geräte.
6. Umweltschonend: Im Vergleich zu einigen anderen AnzeigetechnologienCharakter LCDs verwenden weniger Materialien und sind umweltfreundlicher, da sie keine schädlichen Stoffe wie Quecksilber oder Blei enthalten.
Charaktermodul, ist ein alphanumerisches Display, das Zeichen, Symbole und Zahlen anzeigen kann.TemperaturreglerSie können Echtzeitdaten, Messergebnisse, Zustand der Ausrüstung usw. anzeigen und grundlegende Anzeigefunktionen bereitstellen.16x4 Zeichen LCD-Display kann auch in eingebetteten Systemen verwendet werden, wie Mikrocontroller-Entwicklungstafeln, eingebettete Controller, Robotersteuerungspanele usw. Sie können Debugging-Informationen, Benutzeranweisungen, Statusindikatoren,Erleichterung der Interaktion zwischen Entwicklern und Nutzern.
1- Verfügbar für verschiedene Modi wie TN/STN/FSTN...
2- Unterstützungszeichen: 8x2,16x1,16x2,16x4,20x4, usw.
3. angepasst für das gesamte Modul einschließlich neuer Größe, Hintergrundbeleuchtung, Farbe,
4. PCB-Schaltplatte. Anschlussmodus usw.
5- Verschiedene Anforderungen können erfüllt werden.
Kann ich Proben bekommen?
A: Ja, geben Sie uns nur Musterbestellungen und kostenlose Muster für den Kundendienst, aber die Modulgebühr und die Liefergebühr sollten bezahlt werden.
Q Wie wird ein LCD-Modul angepasst?
A. Geben Sie uns Nachrichten, um LCD-Module zu entwerfen und die Zeichnungen zu bestätigen
Q Können die Kosten für die Formen zurückerstattet werden?
A: Ja, wenn die Menge erfüllt ist.
Q Kann ich einen niedrigeren Preis erhalten, wenn ich große Mengen bestelle?
Ja, günstigere Preise bei größeren Bestellungen.
Wann versenden Sie meine Bestellung?
Normalerweise 25 Tage nach Erhalt Ihrer Zahlung, aber es kann verhandelt werden, basierend auf Bestellmenge und Produktionsplan.
