| Umrissgröße: | 79.00*46.0*11.2 mm | Sichtbereich: | 54.8*19.1 mm |
|---|---|---|---|
| Punktgröße: | 0.38*0.43mm | Punkte-Pitch: | 00,40*0,45 mm |
| Schnittstelle: | 8 Bit 8080 | Betriebstemperatur: | -30 bis +70 Grad Celsius |
| Markieren: | Grafisches LCD Modul ST7567,Grafik-LCD-Modul mit Hintergrundbeleuchtung,Gelbgrün Grafik-LCD-Modul |
||

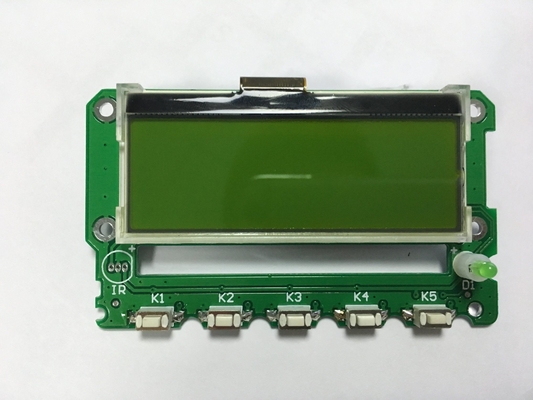

122*32 grafische LCD-Modul ST7567 gelb grün mit Hintergrundbeleuchtung 12H breite Temperatur Industrieanzeige
Beschreibung des Produkts
Ein LCD (Liquid Crystal Display) ist eine Art von Display, das grafische Inhalte und benutzerdefinierte Muster anzeigen kann.Ein grafischer LCD ermöglicht die Steuerung einzelner PixelFSTN ist ein Anzeigemodus, der für Film-kompensierte Super Twisted Nematic steht.Es ist eine Art LCD (Liquid Crystal Display) -Technologie, die im Vergleich zu Standard-TN (Twisted Nematic) -Displays einen verbesserten Kontrast und Blickwinkel bietetFSTN-Displays sind bekannt für ihre hochwertige Graustufenwiedergabe und bessere Lesbarkeit bei unterschiedlichen Lichtverhältnissen.Ein Display mit 122x32 Pixeln im FSTN-Modus (Film Compensated Super Twisted Nematic) bezieht sich auf eine spezifische Art von grafischen Display, das 122 Spalten und 32 Pixelreihen anzeigen kannHier sind einige Daten über unsere 122x32 Punkte Grafikprodukte.
| Artikel | Spezifikation |
| Produktbezeichnung | 122x32 Punkte Grafik-LCD Modul |
| Modell Nr. | RYP12232A-GYMSWN-A |
| Punktformat | 122x32 |
| Umriss Größe ((mm) | 79.0(L) ×46.0(W) ×11.2 ((T) |
| Sichtbereich ((mm) | 54.8 mal 19.1 |
| Anzeigebereich | 48.78 mal 14.38 |
| Blickwinkel | Um 12 Uhr |
| Punktgröße ((mm) | 0.38 mal 0.43 |
| Punkt-Spitze (mm) | 0.40 mal 0.45 |
| Treiber-IC | Die in Absatz 1 genannten Bedingungen gelten nicht.(Kopf) |
| LCD-Typ | STN/Y-G, Übertragbar, positiv, 1/33Duty, 1/6Bias |
| Hintergrundbeleuchtung ((Typ) | Weiß, 3,1 V,60 mA Einheitlichkeit>=75% |
| Schnittstellenmodus | 8 BIT 8080 |
| VDD und VLCD (Typ) | 3.3 V und 8.3 V |
| Technologische Bedingungen für LCM | RoHS |
| Betriebstemperatur | -30 °C bis 70 °C |
| Lagertemperatur | -40 °C bis 85 °C |
Produktmerkmale
Ein LCD-Modul mit 122x32 Punkten bietet mehrere Vorteile für Anwendungen, die maßgeschneiderte Grafiken und Benutzeroberflächelemente erfordern.
1Unterstützung der Anzeigekapazität: 122x32 Pixel Punkte mit FSTN-Modus.
2. On-Chip Display Daten RAM, Kapazität: 122 × 32 = 3904 Bits.
3. Serielle Schnittstellen werden unterstützt.
4- Überflüssige Befehlfunktionen Daten anzeigen.
5Statischer Antriebsstromkreis, der für Indikatoren ausgestattet ist.
6. Leichten Liquid-Crystal-Display-Stromversorgungsschaltung, die intern ausgestattet ist.
7- Hochgenaue Spannungsregelung.
8. CR-Oszillatorkreislauf, der intern ausgestattet ist.
9Extrem geringer Stromverbrauch.
Anwendungen von Produkten
Es ist ein 122x32-Punkt-Matrix-LCD-Bildschirm mit hoher Bildqualität, weiten Blickwinkel.Alle Materialien entsprechen den Anforderungen an den Umweltschutz und den RoHS-Normen.
Dieses Modul wird in verschiedenen Instrumenten, intelligenten Geräten, Kommunikationsgeräten, medizinischer Ausrüstung, industrieller Steuerungsgeräten, Luft- und Raumfahrt, Sicherheit, Möbelgeräten usw. weit verbreitet.Und die Vielseitigkeit und grafische Fähigkeiten dieses Moduls machen es für eine breite Palette von Anwendungen geeignet, wo benutzerdefinierte Grafiken und Benutzeroberflächen benötigt werden.
Unser Dienst
*BesteQualitätskontrolle: Jeder LCD wird vor der Lieferung mit speziellen Instrumenten oder Hauptplatten geprüft, um die Funktionsfähigkeit zu gewährleisten.
*Richtige Verpackungsart:Verpackt in antistatischen Beuteln mit Schaumbüchern zur Gewährleistung der Sicherheit beim Transport.
* Mehrere Zahlungsarten:T/T, Western Union, L/C, PayPal.
* Zuverlässige Versandmethoden:Schnelle Lieferung per UPS, EMS, DHL, TNT oder per Luft.
*Professioneller kundenspezifischer Service: Professionelles Team bietet OEM&ODM-Service.
*Wettbewerbsfähiger Preis: Sie erhalten einen direkten Fabrikpreis.
*Besserer Kundendienst: Lange Garantie für ein Jahr.
