Beschreibung
Königlich und begann die Produktentwicklung, Produktion, Verkäufe von LED-Hintergrundbeleuchtung seit 2007.
Unsere Hintergrundbeleuchtung weitverbreitet im Bedienfeld, im Armaturenbrett und in anderen Indikatoren mit MONOlcd-Anzeige
Bearbeitungshintergrundbeleuchtung SMD LED mit einer kundenspezifischen Form

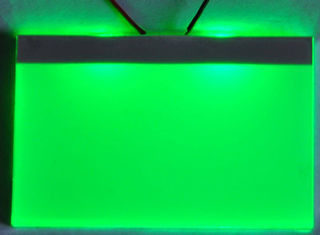

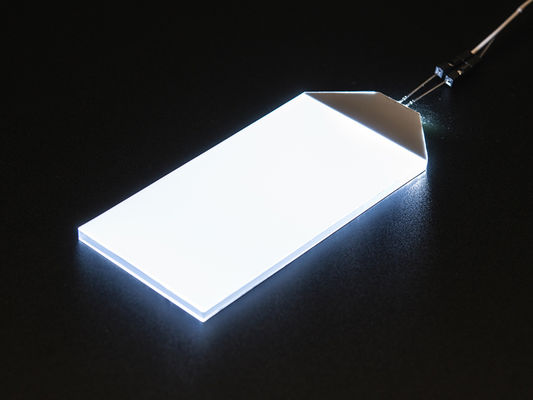

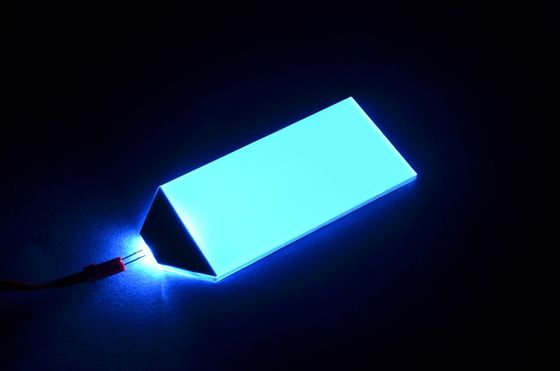

LED-Hintergrundbeleuchtung wird benutzt, um LCD zu beleuchten, damit LCD-Grafiken auf der dunklen Umwelt oder nachts offenbar gesehen werden können.
Normalerweise war die LED-Hintergrundbeleuchtung, dass wir sagten, seiten-GEFÜHRTE Hintergrundbeleuchtung. Seiten-GEFÜHRTE Hintergrundbeleuchtung kann in zwei Arten getrennt werden: Hintergrundbeleuchtung SMD LED und Hintergrundbeleuchtung DES BADES LED (direkte Einfügungssonde).
Größe der Hintergrundbeleuchtung 1.LED: LED-Hintergrundbeleuchtungsgröße wird durch LCD-Größe entschieden. Normalerweise sollte LED-Hintergrundbeleuchtung als LCD länger sein, weil LED-Hintergrundbeleuchtung einen 7-8mm Abdeckungsbereich zur Abdeckung von LED benötigt.
Farbe der Hintergrundbeleuchtung 2.LED:
LED-Hintergrundbeleuchtungsfarben haben gerade weißes, blau, grün, rot, die Orange, bernsteinfarbig, gelb und so weiter. Alle Farben werden durch LED-Farben bestätigt. Sie können eine spezielle Farbe nicht spezifizieren oder uns Pantone-Farbe schicken, (möglicherweise gibt es nicht diese Art von LED)
Wenn LCD Arten von Farben benötigt, dann können Sie Hintergrundbeleuchtung RGB LED benutzen. Aber Farbe RGB LED ist nicht sehr rein.
3.Connector: Stifte.
Pin-Neigung 2.54mm; Pin-Durchmesser 0.4mm.
Stifte sollten in PWB-Löcher eingefügt werden, die amerikanischer Nationalstandard sie löten.
Hintergrundbeleuchtungsspezifikationen SMD LED:
Hintergrundbeleuchtungsdurchschnitte LED SMD LED werden auf dem PCB.So verpfändet, das es notwendig ist, PWB-Form zu machen
1) LED-Hintergrundbeleuchtungsgröße: LED-Hintergrundbeleuchtungsgröße wird durch LCD-Größe entschieden. Normalerweise sollte LED-Hintergrundbeleuchtung als LCD länger sein, weil LED-Hintergrundbeleuchtung einen 5-6mm Abdeckungsbereich zur Abdeckung von LED benötigt.
2)LED-Hintergrundbeleuchtungsfarbe:
LED-Hintergrundbeleuchtungsfarben haben gerade weißes, blau, grün, rot, die Orange, bernsteinfarbig, gelb und so weiter. Alle Farben werden durch LED-Farben bestätigt. Sie können eine spezielle Farbe nicht spezifizieren oder uns Pantone-Farbe schicken, dann bitten uns, ihr zu folgen. (Möglicherweise gibt es nein diese Art von LED)
Wenn Sie Arten von Farben benötigen, dann können Sie Hintergrundbeleuchtung RGB LED benutzen. Aber Farbe RGB LED ist nicht sehr rein.
3)Verbindungsstück:
Drahtverbindung: Lötdrähte auf dem PWB
PWB Pin-Verbindung: PWB-Stift sollte in PWB eingefügt werden und es löten.
4)LED-Zahlen:
Wenn LED-Hintergrundbeleuchtungsgröße sehr groß ist, möglicherweise ist es notwendig, 2 LED, 3 LED, 4,5 zu verwenden .........
Wenn LED-Hintergrundbeleuchtung zu lang ist, sollten wir LED an beiden installieren Seite der Hintergrundbeleuchtung.
5)LED-Spannung:
Weiße LED, blaue LED, grüne LED ist 3.0-3.2V
Rote LED, orange LED, gelbgrüne LED usw. sind 1.9-2.0V
