STN YG 20x4-Zeichen-LCD-Anzeigemodul Monochrom 2004 LCD
Produktdetails:
| Herkunftsort: | Shenzhen, China |
| Markenname: | ROYAL DISPLAY |
| Zertifizierung: | ROHS, ISO |
| Modellnummer: | RY2004B |
Zahlung und Versand AGB:
| Min Bestellmenge: | 500 STÜCKE |
|---|---|
| Preis: | verhandelbar |
| Verpackung Informationen: | Kartone, Capboard, EPE, Blasen-Behälter |
| Lieferzeit: | 15-20 Arbeitstage |
| Zahlungsbedingungen: | Western Union, MoneyGram, T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | 300K/M |
|
Detailinformationen |
|||
| Produktname: | 2004 Zeichen-LCD-Modul | DOT Format: | 20X4 |
|---|---|---|---|
| Umriss (mm): | 98*60 | BLICKRICHTUNG: | 6:00 |
| Hintergrundbeleuchtung: | Weiße oder bernsteinfarbige LED-Hintergrundbeleuchtung | LCD-Typ: | FSTN-positiv, STN-grau |
| Treiber-Ic: | ST7066U | IC-Paket: | COB |
| Betriebstemperatur.: | -20 ºC ~ 70 ºC | Lagertemperatur.: | -30 ° C ~ 80 ° C |
| Hervorheben: | LCD-Anzeigemodul mit einfarbigen Zeichen,STN YG 20x4-Zeichen-LCD-Modul,98 * 60-Zeichen-LCD-Modul |
||
Produkt-Beschreibung

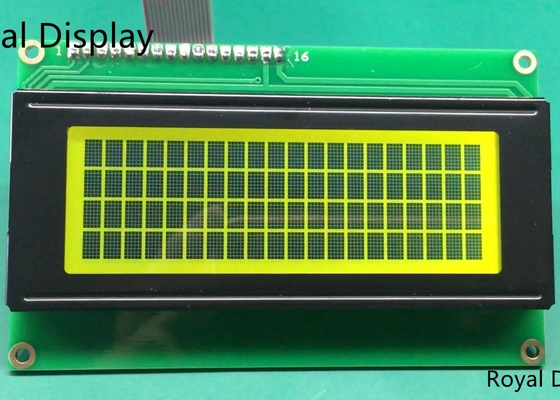

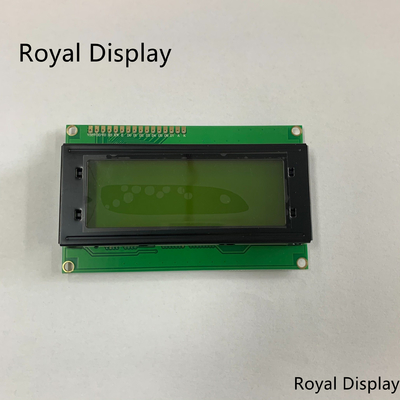

Monochromes STN YG 20x4-Zeichen-LCD-Anzeigemodul 2004 LCD-Modul
Schnelles Detail des LCD-Moduls mit 20 x 4 Zeichen
RYP2004B ist ein monochromes 20x4-Zeichen-LCD-Anzeigemodul.Die Modulgröße beträgt 98,0 x 60,0 mm.Die Serie verfügt über einen eingebauten IC ST7066, der die Standardschnittstelle 6800 unterstützt;andere verfügbare Schnittstellenoptionen sind SPI und I2C.Die Standardspannung beträgt 5 V;Bei Verwendung von 3 V muss die Versorgung für negative Spannung ebenfalls 3 V betragen.LED kann von PIN1, PIN2, PIN15, PIN16 oder A & K angesteuert werden. RYP2004B bietet mehrere Kombinationen von LED-Hintergrundbeleuchtung, LCD-Typen, verschiedenen Arten von Polarisatoren und Schriftarten zur Auswahl.Fühlen Sie sich frei, uns für weitere Details zu kontaktieren.
Spezifikation des monochromen 20x4-LCD-Displays
| Artikel | Beschreibung |
| Produktname | 20x4-Zeichen-LCD-Modul, 2004Alphanumerisches Anzeigemodul |
| Modell Nr. | RYP2004B |
| Punktformat | 20X4 |
| Umriss (mm) | 98*60 |
| Sichtbereich (mm) | 76*25,2 |
| Blickwinkel | 6 Uhr |
| LCD-Typ | FSTN-positiv, STN-grau |
| Hintergrundbeleuchtung | Weiße oder gelbe LED-Hintergrundbeleuchtung |
| Treiber-IC | ST7066U |
| Stromversorgung | 5,0 V |
| Schnittstelle | Parallel |
| Betriebstemperatur | -30 ºC ~ 70 ºC |
| Lagertemperatur | -30 °C~80 °C |
Konturzeichnung des alphanumerischen Anzeigemoduls von 2004
Merkmale des LCD-Displays mit 20 x 4 Zeichen
1. Produktname: 20 × 4 LCD-Modul
2. Anwendung: POS-Terminal, Durchflussmesser, Prüfgerät, Messgerät, Unterhaltungselektronik
3. Anzeigetyp: STN Blau, FSTN Positiv, STN Blau Negativ
4. Struktur: PFEILER
5. Polarisatortyp: Transflektiv/Reflektierend/Transmissiv
6. Betriebstemperatur: -20-70℃
7. Verbindungsmethode: PIN
8. Spannung: 5 V
9. Lagertemperatur: -30-80℃
10. Hintergrundbeleuchtung: LED-Hintergrundbeleuchtung
11. 4 Zeilen mit 20 Zeichen
Zeichen-LCD-Module (LCM) von Royal Display
Royal Display bietet eine große Auswahl an Standard-LCD-Zeichenmodulen für Kundenanwendungen.Unsere LCD-Zeichenanzeigen sind in den Formaten 8x2, 12x2, 16x1, 16x2, 16x4, 20x2, 20x4, 24x2 bis 40x4 mit 5x8 Punktmatrixzeichen erhältlich.Die LCD-Panel-Technologien umfassen TN-, STN-, FSTN-, FFSTN-Typen sowie Optionen mit positivem Polarisatormodus und negativem Modus.Es sind verschiedene LED-Hintergrundbeleuchtungen in verschiedenen Farben erhältlich, darunter gelb/grüne, weiße, rote, blaue, grüne, bernsteinfarbene und RGB-LEDs sowie keine Hintergrundbeleuchtungsoption.
Um den Anforderungen von Kundenanwendungen gerecht zu werden, sind diese LCD-Zeichendisplays mit Betrachtungswinkeln von 6:00, 12:00, 3:00 und 9:00 Uhr erhältlich.Royal Display bietet verschiedene IC-Optionen für Zeichensätze, darunter Englisch/Japanisch, Westeuropäisch, Osteuropäisch, Skandinavisch-Europäisch, Kyrillisch (Russisch) und Hebräisch/Arabisch.Diese LCD-Zeichenmodule und LCM-Module können für Industrie- und Verbraucheranwendungen verwendet werden, einschließlich Ausrüstung für Eingangswächter, Telegramme, medizinische Geräte, Auto- und Heim-Audio, Haushaltsgeräte, Spielautomaten, Spielzeug usw.
