Punkt: | Punkte 192x64 | Anzeigetypen: | FSTN, Transflective/Positive,1/64Zuständigkeit,1/10Vorurteile |
---|---|---|---|
Umrissgröße: | 134.2(L) X62.5 ((W) X6.0 ((T) mm | Anzeigebereich: | 128.0X48.3 mm |
Anzeigebereich: | 121.87X40.59 mm | Größe der Punkte: | 0.585X0.585 mm |

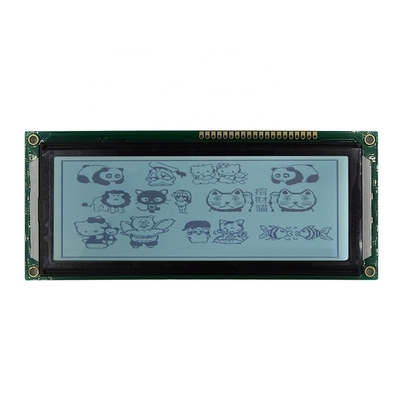

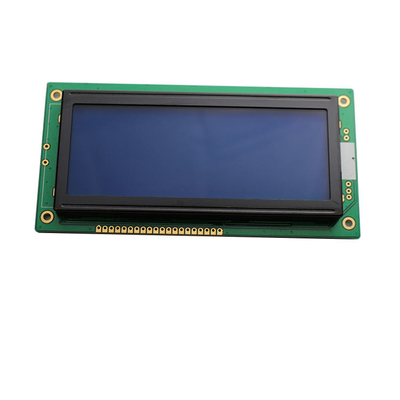

Markieren: | 192X64 Punkte Grafik-LCD-Display-Modul,Positives Grafik-LCD-Display-Modul |
Ein LCD (Liquid Crystal Display) ist eine Art von Display, das grafische Inhalte und benutzerdefinierte Muster anzeigen kann. Es hat eine standardisierte Reihe von internen Komponenten.Der häufigste Typ ist ein grafisches Punktmatrix-LCD-BildschirmmodulDer Punktmatrix-LCD-Bildschirm besteht aus vielen Anzeigepunkten, von denen jeder eine unterschiedliche Anzahl von Punkten hat.Der 192x64-Punkt-Matrix-LCD-Bildschirm hat eine horizontale Anzahl von 192 Punkten und eine vertikale Anzahl von 64 PunktenDurch die Manipulation dieser Punkte drücken wir die Grafik oder den Text aus, den wir in unserem Sichtfeld darstellen wollen.
Das Datenblatt des 160x80-Punkte-LCD-Display-Moduls
Artikel 1 Buchstabe a | Spezifikation |
Anzeigetypen | 192 × 64 Punkte |
LCD-Typ | FSTN, Transflective/Positive, 1/64Duty, 1/10Bias |
Umrissgröße | 134.2(L) × 62,5 ((W) × 6,0 ((T) mm |
Anzeigebereich | 128.0×48,3 mm |
Sichtrichtung | Um 12 Uhr. |
Anzeigebereich | 1210,87 × 40,59 mm |
Größe der Punkte | 0.585 × 0,585 mm |
Punkte Schräg | 00,635 × 0,635 mm |
Steuerung und Fahrer | UC1698U (COG) |
Schnittstellenmodus | 6800, 8080; SPI 4-draht, 3-draht |
VDD&VOP ((Typ) | 3.3 V und 15.0 V |
Hintergrundlichtfarbe | Weiß, 5V, 150mA |
Breiter Betriebstemperaturbereich | - 30 bis 70 |
Breiter Temperaturbereich | - 30 bis 80 |
1. Starke Struktur: Die Hintergrundbeleuchtung des LCD-Moduls hat eine Rückhaltwand, geschweißtes FPC (Steckdose FPC optional)
2. IC hat leistungsstarke Funktionen und gute Stabilität
3. Niedriger Leistungsaufwand der Anzeige
4. Einfache Schnittstelle und bequemer Befehlbetrieb
5Betriebstemperatur: -20°C -70°C
6Lagertemperatur: -30°C -80°C
192x64-Punkt-Matrix-LCD-Bildschirme werden in verschiedenen elektronischen Geräten wie Digitalmultimetern, tragbaren Messgeräten, elektronischen Spielekonsolen, Mini-Fernsehern usw. weit verbreitet.Sie können einfache Grafiken anzeigen, Zahlen, Symbole und Text und bieten grundlegende Informationsanzeigungsfunktionen. 192x64-Punkt-Matrix-LCD-Bildschirm kann in verschiedenen Instrumenten und Messgeräten wie Laborinstrumenten,MessgeräteSie können auch Messergebnisse, Kurvendiagramme, Alarminformationen usw. anzeigen und so intuitive Datenanzeigen und Überwachungsfunktionen bereitstellen.Sie eignen sich besser für die Anzeige grundlegender Informationen wie einfacher Grafiken, Text und Symbole, und kann in einigen Szenarien ausreichende Anzeigemöglichkeiten bieten.
* Beste Qualitätskontrolle: Jeder LCD wird vor der Lieferung mit speziellen Instrumenten oder Hauptplatten geprüft, um die Funktionsfähigkeit zu gewährleisten.
* Mehrere Zahlungsarten: T/T, Western Union, L/C, PayPal.
* Zuverlässige Versandmethoden: Schnelle Lieferung per UPS, EMS, DHL, TNT oder per Luft.
*Schnelle Antwort: Unsere Verkäufe werden innerhalb von 24 Stunden schneller antworten.
*Professioneller kundenspezifischer Service: Professionelles Team bietet OEM&ODM-Service.
*Wettbewerbsfähiger Preis: Sie erhalten einen direkten Fabrikpreis.
*Besserer Kundendienst: Lange Garantie für ein Jahr.
F: Ist das Produkt auf Lager?
A: Einige Produkte sind vorrätig, kleine Chargen für 1-2 Wochen, Massenproduktion für 3-4 Wochen.
F: Wie lange dauert die Produktgarantie und der Service?
A: Das Produkt ist 1 Jahr gültig und ist ein lebenslanger technischer Support.
F: Können Sie das Produkt anpassen? Wie kann ich die Proben bekommen?
A: Wir können nach Bedarf anpassen, und die Menge hat eine Mindestbestellmenge.
Anfrage senden → Angebot angeben → Angebot bestätigen und Werkzeuggebühr bezahlen → Zeichnung vorlegen → Zeichnung bestätigen → Werkzeug und Muster herstellen → Fertigproben → Lieferung per Fracht oder Seefracht abholen
F: Kann das LCD-Modul direkt exportiert werden?
A: Die Produkte sind durch die entsprechende Zertifizierung, es kann exportiert werden.
F: Wie steuern Sie die Produktqualität?
A: Die Produkte werden gebacken, gealtert, elektrisch gemessen und andere Prüfverfahren durchgeführt.
