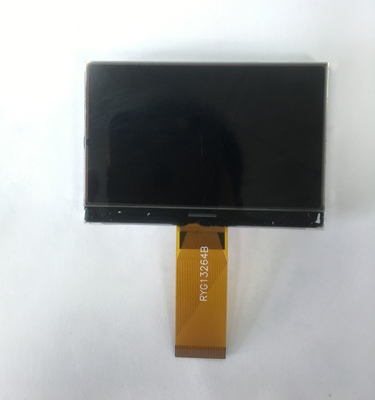

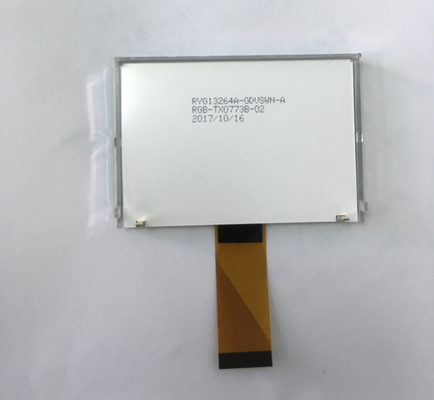

132*64 Grafik Blau/weiß Cholesterin reflektierendes LCD-Modul SSZ1603Z
Wie wählt man zwischen TN/STN/FSTN-Anzeigen?
TN[Twisted Nematic]: sehr günstig und schnell ansprechend. Aber der Blickwinkel (5:1 bis 10:1) ist recht begrenzt (in der Regel von oben oder unten), der Kontrast ist auch niedriger im Vergleich zu anderen Anzeigetypen.Normalerweise schwarz auf grau oder blau auf grau.
Typische AnwendungenEs handelt sich um Rechner, einfache Industriegeräte, kostengünstige Handgads.
STN[Super Twisted Nematic]: Preis etwas höher als TN. Besser Blickwinkel und Kontrast (8:1 bis 15:1) als TN. Aber die Reaktion ist langsamer als TN.Sie können positiv (dunkler Text auf hellem Hintergrund) oder negativ (heller Text auf dunklem Hintergrund) wählen. Unterstützt größeren Bildschirm und mehr Zeichen.
Typische Anwendungen: mittlere Handgeräte, einige automatische Displays, industrielle Steuerungen.
FSTN: [Filmkompensation Super Twisted Nematic]: Beste Kontrast (20:1 bis 40:1) und Blickwinkel unter allen 3 Typen.Wenn Sie also professioneller aussehen wollen, lesbar in verschiedenen Winkeln und Licht, und akzeptieren höhere Kosten [z.B. ein 3,5' 240*160 FSTN-Display auf 1kpcs Basis, wäre etwa 10 USD], dann wäre es eine gute Wahl.
Typische Anwendungen: Hochwertige Handgeräte, Medizinprodukte, hochentwickelte Industriegeräte, tragbare Messgeräte.
| Artikel 1 | Spezifikation |

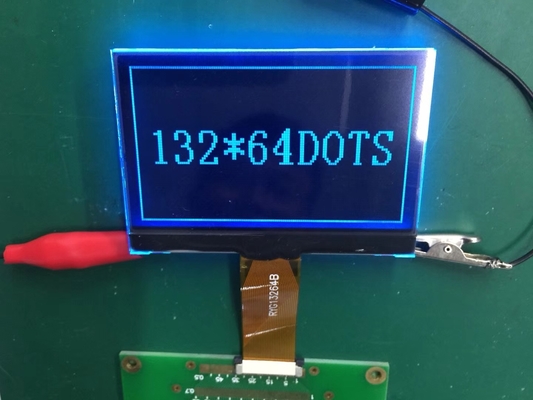

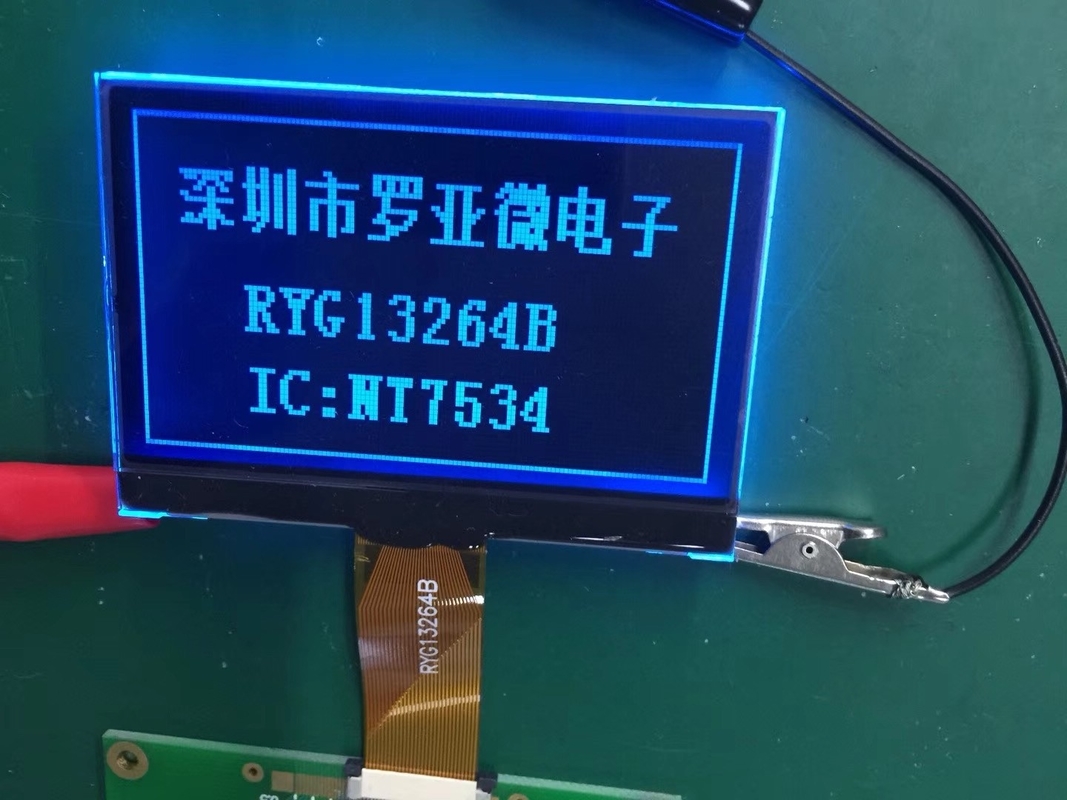

| Produktbezeichnung | 132x64 Punkte Grafik-LCD-Modul |
| Modell Nr. | Die in Absatz 1 genannte Regelung gilt nicht für die Produktion von Kraftfahrzeugen. |
| Punktformat | 132x64 |
| LCD-Display-Modus | FSTN/TN Monochrom, Farbe optional |
| Ansicht Engel | 12H oder 6H |
| Fahrmethode | Die Bibel, 1/9 |
| Hintergrundbeleuchtung | Weiß |
| Laufwerk-IC | SSD1603Z oder gleichwertig |
| Betriebsspannung ((V) | 3.5V max. |
| Technologische Bedingungen für LCM | RoHS |
| Betriebstemperatur | -20 °C bis +70 °C |
| Lagertemperatur | -30 °C bis +80 °C |
Aufschlüsselung der Kosten eines LCD-Grafikmoduls
LCD-Panel [LCD+Flüssigkristall] 30-40 %: Größe und Auflösung, FSTN-Qualität, Glasqualität
Fahrer-IC 10-15%: z. B. , UC1608 oder ST7529, schwankt auch der Chippreis.
PCBA 10-15%: enthält IC, Steckverbinder, passive Komponenten.
Hintergrundlicht 10-15%: Es ist optional, und die LEDs + Lichtguide Film Kosten haben auch Qualitätsunterschied.
Polarisator und Filme 5-10%: Normalerweise für STN- oder FSTN-Displays.
Montage und Arbeit 10-15%: Manuelle/halb-automatische Montage, Bindung, Lötung. Normalerweise für einen Auftrag von 5k-10kpcs können wir eine halb bis voll automatische Montage arrangieren.Aber manche Verfahren erfordern auch viel menschliche Arbeit., da die entsprechende Autoausrüstung hohe Kosten und eine langfristige Entwicklung erfordert.
QC-Prüfung (3-5%) : Optische, elektrische und visuelle Prüfungen.
Verpackung (1-2 %): Tray- oder Blisterverpackung zum Versandschutz.
Gewinnspanne: Wir müssen die Verschwendung während der Produktion, des Transports usw. berücksichtigen, aber wenn Sie mehr kaufen, ist der Preis immer verhandelbar.
Unser Dienst
1. Beste Qualitätskontrolle: Jeder LCD wird vor der Lieferung mit speziellen Instrumenten oder Hauptplatten getestet, um sicherzustellen, dass er funktioniert.
2Richtige Verpackungsart:Verpackt in antistatischen Beuteln mit Schaumbüchern zur Gewährleistung der Sicherheit beim Transport.3Mehrere Zahlungsarten:T/T, Western Union, L/C, PayPal.4Zuverlässige Versandmethoden:Schnelle Lieferung per UPS, EMS, DHL, TNT oder per Luft.5. Professioneller kundenspezifischer Service: Professionelles Team bietet OEM&ODM-Service.
6Wettbewerbsfähiger Preis: Sie erhalten einen direkten Fabrikpreis.
7- Besserer Kundendienst: lange Garantie für ein Jahr.
Häufig gestellte Fragen
1.F: Sind Sie eine Fabrik oder ein Handelsunternehmen?
A: Wir sind Fabrik in China. Unsere Fabrik befindet sich in Dongguan und Büro in Shenzhen
2.F: Wie kann ich die Proben bekommen?
A: Anfrage senden -- Angebot -- Angebot bestätigen und Werkzeuggebühr bezahlen -- Zeichnung vorlegen -- Zeichnung bestätigen -- Werkzeug und Muster herstellen -- Fertigproben -- Lieferung per Fracht oder Seekolle
3.F: Können Sie die LCD entsprechend unserer Nachfrage entwerfen?
A: Natürlich. Wir haben ein professionelles Team, um alle Ihre Anforderungen zu erfüllen.
4.F: Wie kann man Bestellungen aufgeben?
A: Wenn Sie bestätigen, dass die Proben in Ordnung sind, senden Sie uns bitte Ihre Bestellung per E-Mail oder Fax. Dann senden wir Ihnen eine Rechnung für die Anzahlung. Wir müssen die folgenden Informationen Ihrer Bestellung kennen.
1.Produktinformationen - Menge, Teilnummer
2- Lieferzeit erforderlich.
3- Versandinformationen: Firmenname, Adresse, Telefonnummer und Faxnummer, Bestimmungsseehafen.
4- Die Kontaktdaten des Spediteurs, wenn Sie welche in China haben.
5.F: Wie lange dauert die Massenproduktion?
A: 15-25 Werktage. Es hängt von verschiedenen Bestellmengen und Teilenanzahl ab.
