240*128 Großformat FSTN Transmissive Negative 20 Pin LCD Modul Industrieanzeige
Wie man das richtige Produkt auswählt
Anzeigetypen:
a)Durch LCD-TechnologieWir können sie als TN, STN, FSTN, DSTN, TFT, OLED LCD Module klassifizieren.
(b)Nach Hintergrundbeleuchtungstypen: Es gibt übertragbare, transflektive und reflektierende Anzeigen, und Sie können sehen, ob sie negativ (dunkler Text auf hellem Hintergrund) oder positiv (heller Text auf dunklem Hintergrund) sind.
c)Nach SchnittstelleParallel (8/16 Bit, SPI, I2C, MCU, MIPI, LVDS, HDMI).
Zeichen-/Grafik-LCD: Parallel, I2C
FSTN/STN-LCD: Parallel, SPI, seriell
Monochrome TFT-LCD: 8/16/24-Bit parallel RGB, SPI,
Farbiger TFT-LCD: 16/18/24-Bit Parallel RGB, MIPI, DSI, wenn mit Touchscreen, wird eine andere Schnittstelle für den Touchscreen,
OLED: SPI, I2C, Parallel
E-Papier: SPI
| Artikel 1 | Spezifikation |

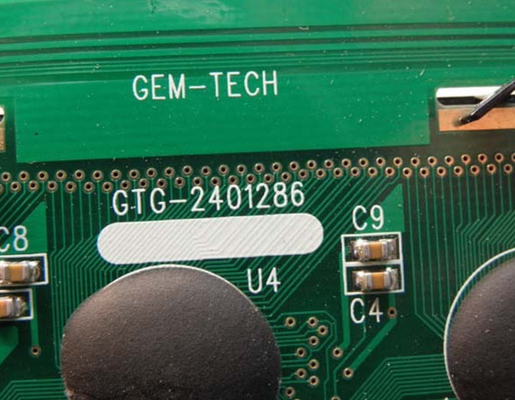

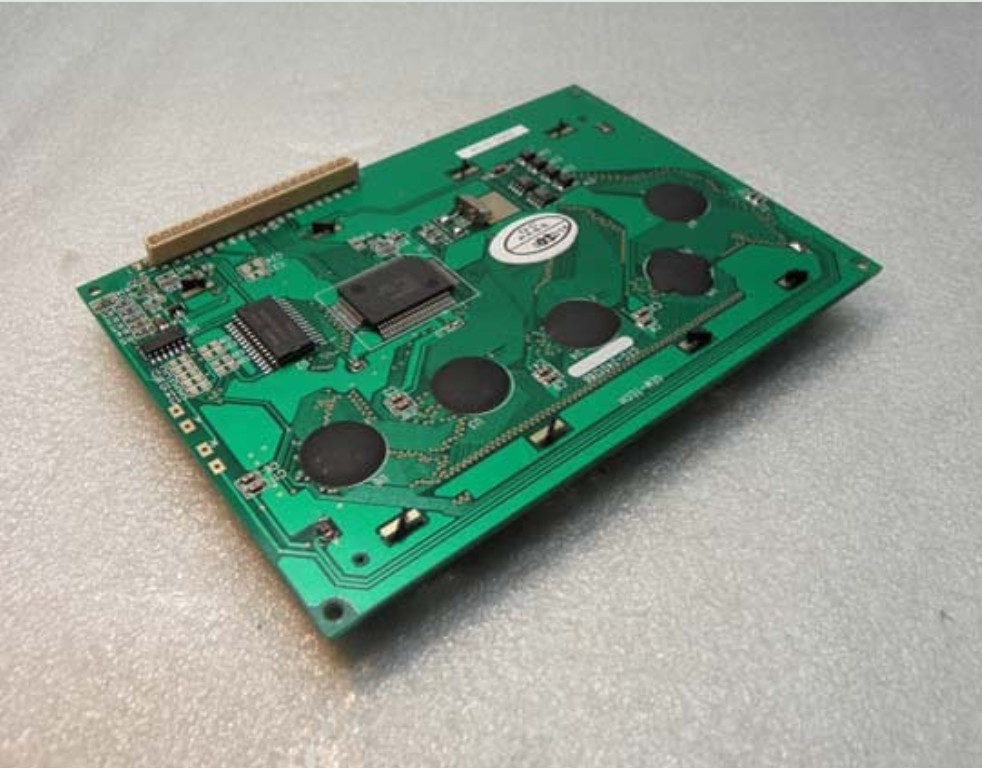

| Produktbezeichnung | 240*128 Punkte Grafik-LCD-Modul |
| Modell Nr. | T6963C |
| Punktformat | Die Bezeichnung "Behinderte" ist: |
| LCD-Display-Modus | FSTN, übertragbar, negativ |
| Ansicht Engel | 6H 12H auf Wunsch |
| Lebensdauer der LED | 30,000 Stunden |
| Hintergrundbeleuchtung | Weiß |

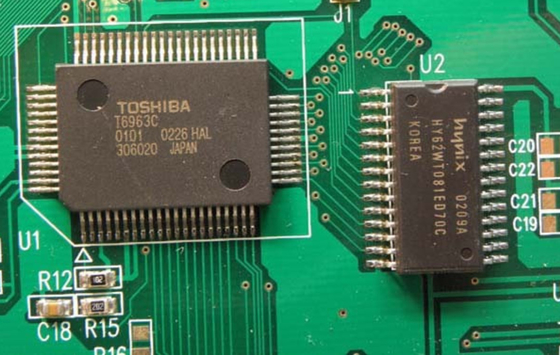

| Laufwerk-IC | T6963C |
| Betriebsspannung ((V) | 5v |
| Technologische Bedingungen für LCM | RoHS |
| Betriebstemperatur | -20 °C bis +70 °C |
| Lagertemperatur | -30 °C bis +80 °C |
Anpassen Ihres eigenen LCD-Moduls
Wenn Sie Ihre eigenen LCD-Module anpassen möchten, hier sind einige Tipps:
1)Anzeigeanforderungen: Auflösung, Anzeigetype, Anzeigemodus, Farbe, Ansichtsrichtung, Kontrastverhältnis, Helligkeit.
2)Elektrische Schnittstelle: Schnittstellenarten, Steuerelement IC, Spannungsstufen (z. B.3.3 V, 5 V oder andere), Touch-Panel (Widerstand oder Kapazität, Ein- oder Mehrfachberührung)
3)Hintergrundbeleuchtung und Betrachtung: Helligkeit, Dimming-Steuerung, Hintergrundbeleuchtung,
4)Mechanische Angaben: Aktiver Bereich, Ansichtsbereich, Montierart, Anschlussart (Pin Header, FPC usw.), wenn es sich um die Abdeckungsplatte handelt, dann um Luftbindung oder optische Bindung.
Es wäre am besten, wenn Sie bereits die Zeichnung bekommen und mit uns teilen, aber wenn Sie es von Grund auf neu bauen müssen, würden wir gerne alle Details mit Ihnen erforschen.Wir würden Ihnen helfen, das LCD-Modul und PCBA zu entwerfen und optimieren Sie die Zeichnung und Proben, bis Sie zufrieden.
Anwendungen
Es ist ein 240*128 Punkte Matrix LCD-Bildschirm mit hoher Bildqualität, weiten Blickwinkel.Alle Materialien entsprechen den Anforderungen an den Umweltschutz und den RoHS-Normen.industrielle Steuerungsgeräte, Luftfahrt, Sicherheit, Möbelgeräte und verschiedene Instrumente, wie Bewertungsgeräte, Stromversorgungsanlagen, Laborgeräte, medizinische Geräte, Brandschutzsysteme,Temperatur- und Feuchtigkeitsübertragungen, Druckübertragungen, Analysegeräte, Umweltschutzprüfgeräte usw.Und die Vielseitigkeit und grafische Fähigkeiten dieses Moduls machen es für eine breite Palette von Anwendungen geeignet, wo benutzerdefinierte Grafiken und Benutzeroberflächen benötigt werden.
Unser Dienst
1. Beste Qualitätskontrolle: Jeder LCD wird vor der Lieferung mit speziellen Instrumenten oder Hauptplatten getestet, um sicherzustellen, dass er funktioniert.
2Richtige Verpackungsart:Verpackt in antistatischen Beuteln mit Schaumbüchern zur Gewährleistung der Sicherheit beim Transport.
3Mehrere Zahlungsarten:T/T, Western Union, L/C, PayPal.
4Zuverlässige Versandmethoden:Schnelle Lieferung per UPS, EMS, DHL, TNT oder per Luft.
5. Professioneller kundenspezifischer Service: Professionelles Team bietet OEM&ODM-Service.
6Wettbewerbsfähiger Preis: Sie erhalten einen direkten Fabrikpreis.
7- Besserer Kundendienst: lange Garantie für ein Jahr.
Häufig gestellte Fragen
1.F: Sind Sie eine Fabrik oder ein Handelsunternehmen?
A: Wir sind Fabrik in China. Unsere Fabrik befindet sich in Dongguan und Büro in Shenzhen
2.F: Wie kann ich die Proben bekommen?
A: Anfrage senden -- Angebot -- Angebot bestätigen und Werkzeuggebühr bezahlen -- Zeichnung vorlegen -- Zeichnung bestätigen -- Werkzeug und Muster herstellen -- Fertigproben -- Lieferung per Fracht oder Seekolle
3.F: Können Sie die LCD entsprechend unserer Nachfrage entwerfen?
A: Natürlich. Wir haben ein professionelles Team, um alle Ihre Anforderungen zu erfüllen.
4.F: Wie kann man Bestellungen aufgeben?
A: Wenn Sie bestätigen, dass die Proben in Ordnung sind, senden Sie uns bitte Ihre Bestellung per E-Mail oder Fax. Dann senden wir Ihnen eine Rechnung für die Anzahlung. Wir müssen die folgenden Informationen Ihrer Bestellung kennen.
1.Produktinformationen - Menge, Teilnummer
2- Lieferzeit erforderlich.
3- Versandinformationen: Firmenname, Adresse, Telefonnummer und Faxnummer, Bestimmungsseehafen.
4- Die Kontaktdaten des Spediteurs, wenn Sie welche in China haben.
5.F: Wie lange dauert die Massenproduktion?
A: 25-30 Werktage. Es hängt von verschiedenen Bestellmengen und Teilenanzahl ab.
